【石墨负极】核心工序石墨化和高温碳化（重要干货）

电动汽车和储能行业快速发展，带动了高性能锂电池需求的增长，也推动了优质石油焦和人造石墨的市场。煅烧石油焦的质量和粒度直接影响人造石墨性能，尤其在锂电池负极生产中下尤为重要。

【石墨负极】核心工序石墨化和高温碳化（重要干货）

石墨背景

    石墨是目前商业化锂离子电池应用较为广泛的负极材料，日益增长的市场需求对石墨负极材料的储锂性能提出了更高的要求。

    石墨负极拥有高比容量、较低的平台电压等优点，但同时也存在一些缺点：比如石墨对电解液的相容性不好，充放电过程中也会发生溶剂分子与锂离子共嵌入石墨层，造成石墨层膨胀剥落，从而减低电池容量和使用周期。石墨表面的不均匀性，在电池初次充放电过程中难以形成均匀、致密的SEI膜，并使初次充放电效率低、循环性能差。 因此，在实际生产或使用过程中，常需要对现有石墨类负极材料进行结构调控和包覆改性，以期达到提高负极材料综合性能的目的。

01石墨化工序

石墨化是石墨负极生产的核心工序，通过将物料置于 3000℃左右的石墨化炉中高温热处理，改变原子排列顺序，优化石墨性能。

微观上，碳原子排列从平面网状层堆叠结构转变为三维有序结构，可提高导电性、减低阻抗、去除杂质。3C 类及高端产品常在此后衔接高温碳化以升级性能。

石墨化能减低表面含氧官能团（羟基、羧基等）含量，其数量与材料副反应密切相关，尤其影响锂离子电池性能。

减低含氧官能团的原因：

副反应 “活性位点”：易与电解液反应，消耗电解液和活性锂，破坏 SEI 膜，加剧容量衰减。

影响 SEI 膜稳定性：导致电解液过度分解，SEI 膜无法有效隔绝石墨与电解液，缩短循环周期。

加剧氧化与腐蚀：在特定环境中成为氧化起点，减低导电性，加速基体腐蚀。

升高界面阻抗：增强与电解液相互作用，形成高阻抗层，阻碍 Li⁺扩散，减低倍率性能。

02降温速率对石墨化的影响

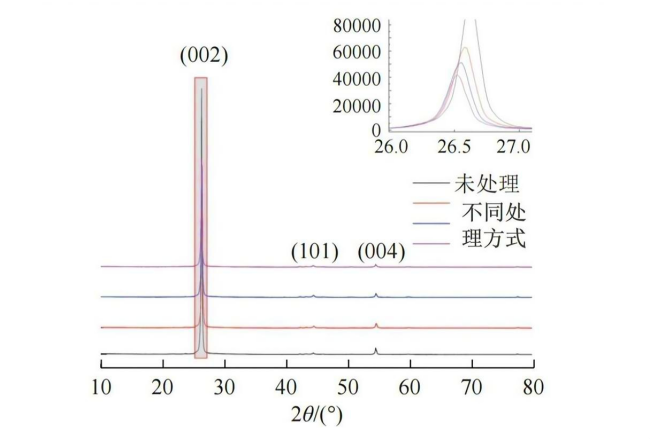

降温速率是关键参数，急冷会产生多方面负面影响，故需逐级降温：

晶格缺陷增多：碳原子无法有序堆积，导致晶格畸变、微裂纹，影响导电性和锂离子嵌入。

产生内应力：表面与内部温差大，引发颗粒开裂、破碎，影响堆积密度和流动性。

含氧官能团增加：与残留气体反应生成更多官能团，提高副反应风险。

减低结晶度与石墨化度：碳原子排列中断，导电性和锂离子扩散能力下降，影响电池性能。（补充：d002变宽，石墨化度下降；和后面的碳包覆逻辑一样）

影响加工性能：减低堆积密度和流动性，导致电极加工问题，减低成品率。

03高温碳化工序

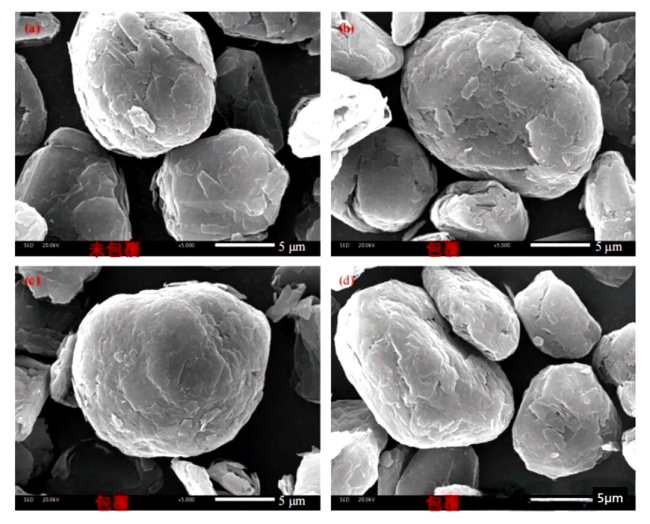

3C 类及高端产品在石墨化后，将沥青或树脂包覆于石墨化料表面，在 1000-1200℃下碳化。沥青形成的不定型碳可改善表面缺陷、减低比表面积，提高倍率、快充及存储性能。

采用沥青或树脂包覆的优势：

提高导电性：减低颗粒间接触电阻，减少电子传输阻碍，改善电池倍率性能。

优化锂离子嵌入 / 脱嵌：减少与电解液接触，抑制副反应，提供更多嵌入通道，提高循环稳定性。

改善稳定性与耐腐蚀性：形成物理屏障，隔绝腐蚀性介质，延长材料使用周期。

调控形貌与粒度：调整粒径和球形度，提高堆积密度和流动性，便于加工。

抑制体积膨胀：缓冲应力，抑制颗粒破碎，维持电极结构，提高电池循环周期。

欢迎随时联系我们，获取有关负极市场的进一步信息。我们的团队致力于为您提供深度见解和根据您的需求量身定制的帮助。无论您对产品规格、市场趋势还是定价有何疑问，我们都会竭诚为您解答。
