【艾奇逊石墨化炉】结构是怎样的

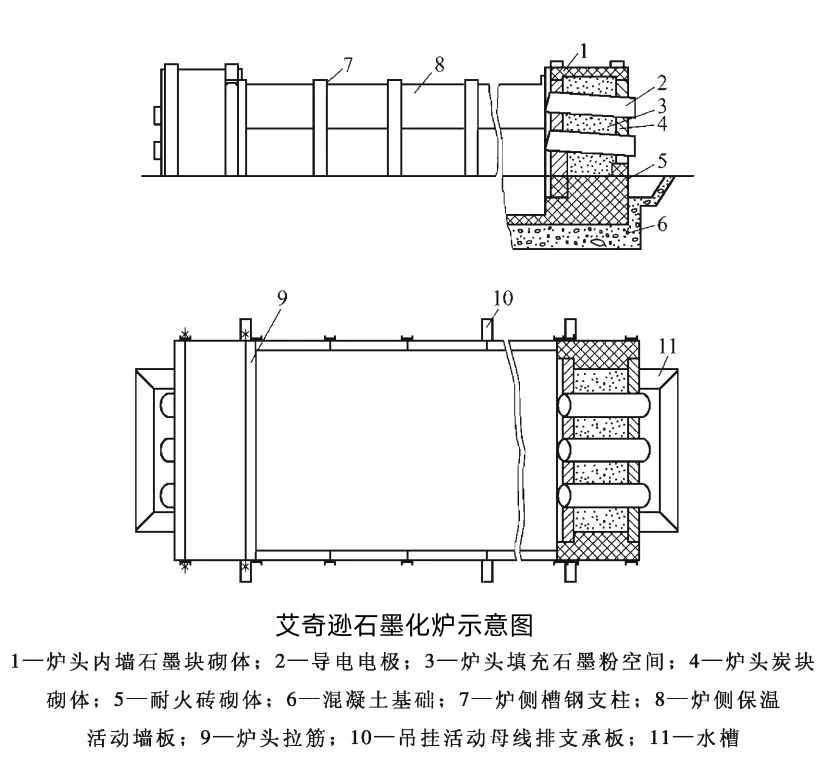

艾奇逊石墨化炉（如下图所示）由耐火材料铺砌的型炉底（砌在钢筋混凝土基础上）和两个装砌有导电电极组的端墙组成，呈长方形分布。端墙的作用是固定导电电极组，其外侧砌耐火砖或炭块，内侧砌石墨块，墙体中部用石墨粉填充构成密封填料空间，数根导电电极(石墨电极)穿过端墙，导电电极直径和数量根据石墨化炉通电时的电流强度而定，相关石墨化石油焦产品参数供参考，在通电期间电极温度不断升高，因此要对导电电极进行冷却。炉身两旁用耐火砖砌成侧墙，也可用耐热混凝土制成的墙板立放在炉两侧代替炉墙。侧墙的作用是保证所装制品和辅助料所占据的空间。

      小型艾奇逊石墨化炉炉身长10~12m，炉身宽1m左右，每次可装20t左右焙烧品；中型艾奇逊石墨化炉炉身长14~16m，炉身宽3m左右，每次可装40~50t焙烧品；大型艾奇逊石墨化炉炉身长18~20m，炉身宽4m左右，每次可装100t左右焙烧品。

      艾奇逊石墨化炉是全球应用得相当广泛的石墨化炉，自1895年发明后，在国内外得到迅速推广，在相当长的一段时间内，一直占据着石墨化炉的主导地位。艾奇逊石墨化炉问世百年来也在不断地改进和完善，从交流炉发展到直流炉是其重大的技术突破。一些主要技术指标(如送电时间、单位电耗)及产品质量都得到大幅度改善，但艾奇逊石墨化炉的固有缺点，如热效率低、单产能力小、温度不均匀等缺点依然存在。串接石墨化炉的应用结束了艾奇逊石墨化炉一统天下的局面。石墨化市场资讯，关注我们更多了解。
