【快充锂离子电池综述】石墨负极析锂的机理、检测与抑制

电动汽车和储能行业快速发展，带动了高性能锂电池需求的增长，也推动了优质石油焦和人造石墨的市场。煅烧石油焦的质量和粒度直接影响人造石墨性能，尤其在锂电池负极生产中下尤为重要。

【快充锂离子电池综述】石墨负极析锂的机理、测验与抑制

这篇综述文章系统性地梳理了锂离子电池在快充时特别头疼的问题——石墨负极表面析出金属锂（析锂）。它不仅深入剖析了为什么会析锂，还总结了怎么用先进手段测验它，并给出了从材料改进到充电算法优化的一整套解决方案。这是一个相当及时且详尽的行业综述。目前的电动汽车行业面临的第1大痛点就是充电慢，但如果强行增大电流快充，锂离子来不及嵌入石墨负极，就会堆积在表面变成死锂或枝晶，导致电池容量跳水进而起火爆炸。这篇文章的价值在于，它明确指出去溶剂化过程是快充的主要瓶颈，并不只限于单一材料的改良，而是从电解液、负极结构、充电策略等多个维度提出了系统性的抗析锂策略，为开发下一代极速充电（XFC）电池提供了明确的技术路线图。

摘要

锂离子电池（LIBs）在电动汽车和储能领域相当重要，但快充技术仍面临极大挑战，其中石墨负极的析锂问题是导致性能下降和安——全隐患的核心原因。本综述首先分析了快充过程中锂离子传输的瓶颈，这些瓶颈导致了析锂的发生；接着总结了目前较为先进的析锂表征与测验技术；随后详细分析并评估了抑制析锂的各种策略，包括新型电解液配方、石墨负极改性、优化充电协议等；然后展望了未来实现更安——全、高能快充电池的发展方向。

引言

研究背景:

随着电动汽车市场的扩张，消费者对缩短充电时间的需求日益增长（例如美国能源部提出的15分钟充到80%电量的目标）。然而，电池在高倍率充电下会产生严重的内部极化，导致石墨负极电位下降，容易引发析锂现象。析锂不仅会形成死锂导致容量不可逆衰减，生成的锂枝晶还可能刺穿隔膜引发内短路和热失控，是快充技术必须攻克的难题。

本文贡献:

• 贡献一：深入解析了锂离子在电池内部传输的五大步骤，明确指出了去溶剂化和SEI膜穿透是限制快充速率的关键步骤。

• 贡献二：系统归纳了从非原位（拆解分析）到原位（实时监测）以及电化学分析等多种测验析锂的技术手段。

• 贡献三：综合评估了四大类抑制析锂的策略（电解液设计、负极改性、充电协议优化、其他策略），并指出了各自的优缺点。

实验设计

实验对象:

本综述主要针对采用石墨作为负极材料的锂离子电池（LIBs），涵盖了从实验室扣式电池到商业化软包电池的各种形态。

测试条件: 主要关注极端快充（XFC）工况，即高电流密度充电，以及容易诱发析锂的低温环境（如0°C及以下）。

研究方法

核心思路/总体框架:

文章遵循机理分析 -> 测验技术 -> 抑制策略 -> 未来展望的逻辑闭环。首先从微观动力学角度解释析锂原因，然后介绍如何看见或测出析锂，然后提出如何防止析锂。

关键模型/理论基础:

1. 多孔电极理论与电化学极化模型：用于解释锂离子在电极厚度方向上的浓度分布不均，以及为何析锂倾向于发生在靠近隔膜的一侧。

2. Arrhenius方程（阿伦尼乌斯方程）：用于分析温度对电荷转移阻抗和扩散速率的影响，揭示低温快充的动力学限制。

3. 成核与生长理论：解释金属锂在石墨表面的沉积、成核以及生长为枝晶的过程。

结果与讨论

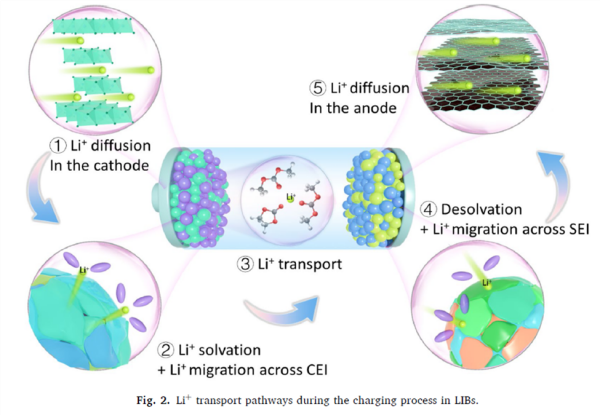

Figure 2 (锂离子传输路径)：展示了锂离子从正极脱出到嵌入负极的5个步骤。这图说明了液相中的迁移和在负极界面的去溶剂化/穿过SEI膜是主要限速步骤。

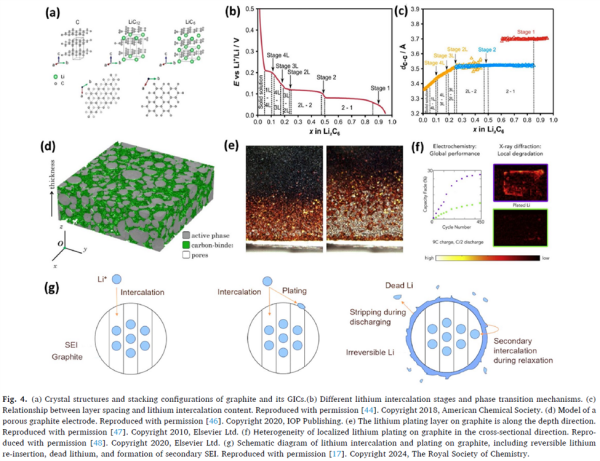

Figure 4 (石墨嵌入与析锂机理)：展示了石墨的层状结构及不同嵌锂阶段，以及析锂发生时的局部效应。这图说明了当负极电位低于0V（相对于Li/Li+）且表面锂浓度饱和时，锂离子会直接还原成金属锂。

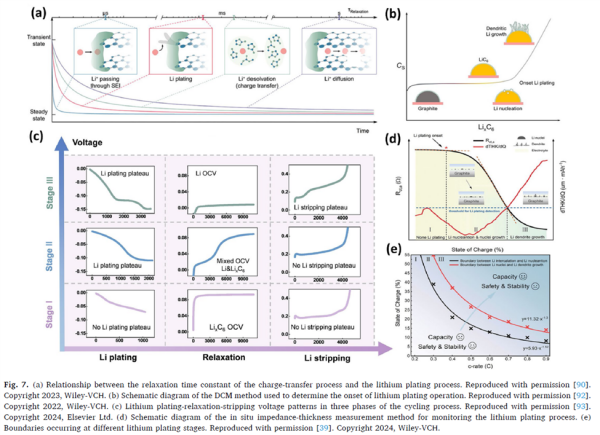

Figure 7 (电化学测验方法)：展示了通过弛豫时间常数、动态电容测量和差分电压分析来测验析锂。这图说明了不需要拆解电池，通过分析电压和阻抗信号的细微变化也能判断是否发生了析锂。

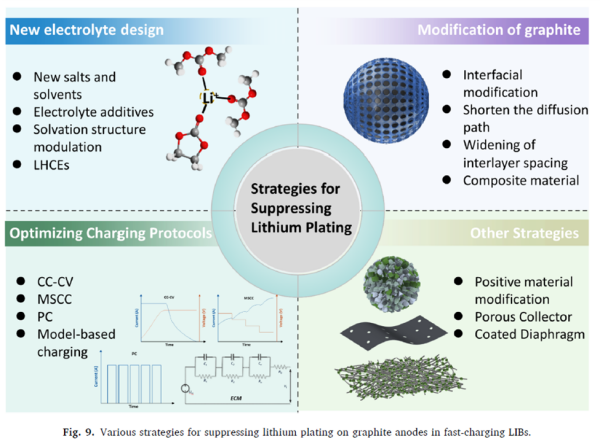

Figure 9 (抑制策略总览)：总结了新电解液、负极改性、充电协议优化和其他策略。这图直观地展示了解决析锂问题的技术工具箱，涵盖了材料与算法。

主要发现:

1. 动力学瓶颈：电解液中的锂离子去溶剂化能垒（即锂离子摆脱溶剂分子包裹的过程）通常是限制快充速率的第1大障碍，其阻力远高于液相扩散。

2. 析锂演变：析锂分为可逆的活性锂（可重新嵌入石墨）和不可逆的死锂及副反应产物（导致容量长久损失）。

3. 测验技术互补：单一测验手段往往不足，需要结合原位物理测验（如光学显微镜、X射线断层扫描）和电化学方法（如三电极体系、差分电压分析）来获得准确结果。

4. 多管齐下更有效：单一的材料改进（如仅改性负极）成效有限，结合高导电率电解液和智能充电策略（如脉冲充电、变温充电）能显著提高快充能力。

作者的解读: 作者认为，虽然热力学上负极电位低于0V就会析锂，但在实际快充中，动力学因素（如局部锂离子浓度耗尽、界面阻抗过大）起主导作用。通过局部高浓度电解液（LHCEs）减低去溶剂化能垒，或者采用双层石墨负极设计（上层功率型、下层能量型），是目前很有潜力的解决方案。

结论

核心结论:

石墨负极析锂是多物理场耦合的结果，受温度、倍率和材料特性共同影响。要实现真正的安——全快充，必须打破传统的试错法，转向基于机理的理性设计，即通过调控溶剂化结构加速离子传输，利用结构化负极缓解极化，并配合智能BMS（电池管理系统）实时监控析锂边界。

展望

可以改进的地方:

1. 目前的测验技术中，非原位测验会破坏电池结构，无法反映真实工作状态；而原位测验技术通常设备昂贵、复杂，难以在商业电池中大规模应用。

2. 现有的抑制策略多为局部优化，缺乏涵盖正极、负极、电解液和隔膜的全电池系统级协同设计。

下一步的方向:

1. 多尺度协同优化：建立包含电化学、机械和热效应的多物理场模型，指导电池各组件的协同设计。

2. 高精度原位表征：开发结合人工智能（AI）的测验技术，利用多模态传感实现对析锂成核和生长的实时分辨。

3. 智能充电系统：开发低成本的嵌入式传感器和无损测验算法，集成到BMS中，实现边充边测边调。

4. 结合固态电池技术：虽然固态电池能从根本上解决漏液风险，但其界面阻抗大，未来需着重解决固态电解质的快充兼容性问题。

5. 可持续发展：开发生物基溶剂等环保材料，关注快充电池的全工作周期碳排放。

欢迎随时联系我们，获取有关负极市场的进一步信息。我们的团队致力于为您提供深度见解和根据您的需求量身定制的帮助。无论您对产品规格、市场趋势还是定价有何疑问，我们都会竭诚为您解答。
