【一文了解增碳剂】性能指标和选择方法

【一文了解增碳剂】性能指标和选择方法

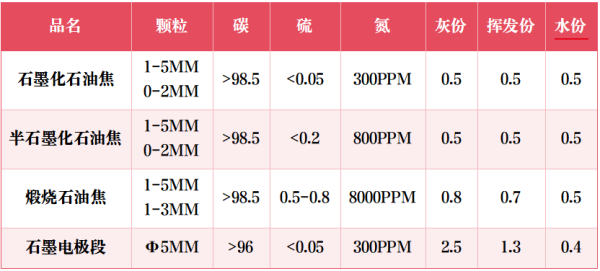

（一）指标性能

固定碳量、灰分、粒度等影响碳的吸收率，而硫分、含氮量、挥发分和水分等会直接导致铸件出现缺陷。

粒度组成

石墨化增碳剂的粒度组成测试可以激光粒度仪法进行，对于不同粒径段的比例、平均粒径、MAX粒径等进行测定。

增碳剂粒度大小应针对不同的熔炼方式、炉型以及熔炼炉的尺寸，选择合适的增碳剂颗粒度。

例如，针对感应电炉的颗粒度在0.2-6mm，其中钢和其他黑色金属颗粒度在1.4-9.5mm，高碳钢要求低氮，颗粒度在0.5-5mm，具体需要根据具体的炉型冶炼工件的种类等等细节具体判断和选用。

另外还应注意颗粒均匀，颗粒不均匀是造成吸收成效差的原因之一，为了提高增碳成效，对增碳剂应作除去微粉和粗粒的粒度处理。

水分含量

增碳剂的全水分指标应尽量低，水分带进钢水中会增加钢水中的含氢量，而全水分的大小取决于熄焦工艺、存放和运输条件，小袋装增碳剂的水分应≤l%，破碎分装前的原料焦水分应≤3%。

灰分和固定碳含量

增碳剂的固定碳是增碳剂真正有用的部分，值越高越好，固定碳不能直接测定，是一个计算值。增碳剂的灰分和挥发分越低，固定碳就越高。

固定碳和灰分是增碳剂中此消彼长的两个对立参数，也是影响增碳效率的两个核心参数。增碳剂中的固定碳含量高、灰分低，则增碳效率高，反之则增碳效率低。

灰分含量高的增碳剂容易“ 焦化”而形成渣层，渣层将碳颗粒隔离，使其不能溶解，因而减低了碳的吸收率。而且还会使炉渣量增多，从而延长作业时间，增加电耗，增加冶炼过程中的劳动量。采用熔沟式感应电炉，如增碳剂加入炉内，尤应选用低灰分的品种，以免熔沟中聚集氧化物而影响电效率。

不同种类增碳剂灰分高低差别很大，石墨增碳剂的灰分较低，约为0.5—1.O%，煅烧无烟煤灰分较高，优质的也不会低于4—5%。

从增碳效率考虑，当然希望增碳剂的固定碳含量高一些、灰分低一些，但同时也要考虑生产成本的因素和对铁液质量的影响。

挥发分含量

挥发分是增碳剂的无效部分，挥发分进入钢水也会增加铁水中的气体含量，会增加铸件产生气孔类缺陷的危险性，挥发分取决于增碳剂的煅烧或成焦温度及处理工艺，处理得当的增碳剂挥发在0.5%以下。因此不宜采用无烟煤和生石油焦作增碳剂。

煅烧无烟煤、煅烧石油焦和人造石墨都经过了高温处理，挥发分和水分都很低，故一般不做测试也不作要点考虑。

硫含量

增碳剂的硫份是重要的有害元素,减低钢的延展性和韧性，值越低越好。增碳剂的硫含量取决于增碳剂原料的含硫量和煅烧温度。

硫是干扰球化的有害元素，一般要求生产球墨铸铁的原铁液S≤0.015%，因此球墨铸铁用增碳剂含硫量应尽量低；而灰铸铁为了保证孕育成效，一般要求铁液含S量为0.06-0.12%，因此灰铸铁用增碳剂硫量允许高一些。

氮含量

增碳剂中的N含量在灰铸铁中的作用具有两面性：一般认为，N含量在70~120ppm时，N具有稳定珠光体、使片状石墨弯曲、尖*端钝化，从而提高灰铸铁的力学性能；当灰铸铁中的N含量超过平衡浓度（一般认为约140ppm）时，铸件就会产生裂隙状的氮气孔缺陷；因此增碳剂的选择，合适的氮含量是关键。

一般而言，灰铸铁多选煤质或石油焦增碳剂，其含氮量在1000pmm左右就可以满足大多数铸件材质的要求。而生产球墨铸铁就需要石墨增碳剂，或是石墨化增碳剂。

（二）增碳剂的选择

增碳剂质量不好会给企业带来重大损失，吸收较慢、吸收率低，成本增加，造成不必要的浪费，其他有害元素会影响产品质量，造成损失。

1、高温全石墨化低硫增碳剂含S和N低，可有效防止氮气孔产生，对于高端铸件严格控制S和N指标使用成效良好，而且吸收率高，杂质少，成份稳定，正确的使用吸收率可以达到95%左右；

2、中温石墨化增碳剂相对性价比高，能够在普通球铁和灰铁熔炼过程使用，正确的使用吸收率可≥90%；

3、半石墨化增碳剂主要应用于灰铁铸件，对于熔炼配料中增碳剂加入量比较少的普通球铁产品可以使用，熔化铁水过程尽量在铁水熔化到2/3前加入，正确使用吸收率≥90%；；

4、高硫增碳剂属于非石墨化增碳剂，生产过程没有经过高温处理，相对石墨化处理的增碳剂S和N比较高，应用于灰铁产品比较合适，可以减少硫铁加入量。该增碳剂吸收率在85%-90%之间，熔化吸收速度相对较慢，不适合铁水熔化后期加入。

欢迎随时联系我们，获取有关增碳剂市场的进一步信息。我们的团队致力于为您提供深度见解和根据您的需求量身定制的帮助。无论您对产品规格、市场趋势还是定价有何疑问，我们都会竭诚为您解答。
